Архивный адрес: чертежи автомобилей — как читать общий вид
Вы открыли старый адрес темы прежнего форума о чертежах автомобилей. Её содержимое не сохранилось, чертежи не воспроизводятся. Вместо этого — короткая справка о том, как в общих чертах читать чертёж машины: что показывает общий вид, что даёт сборочный чертёж и на какие параметры смотреть в первую очередь.
Чертёж машины начинают читать с габаритов, а заканчивают спецификацией — между ними и прячется устройство.
Происхождение адреса
Архивный адрес · прежние материалы форума не сохранились
Раньше по этому адресу была тема форума инженеров и самодельщиков, работавшего на этом домене. Сообщения и чертежи участников не сохранились, не восстанавливаются и не воспроизводятся.
Нынешний справочник с тем форумом не связан и чертежей транспортных средств не публикует. Ниже — наш собственный общий текст о чтении таких документов.
Чертёж общего вида и сборочный чертёж

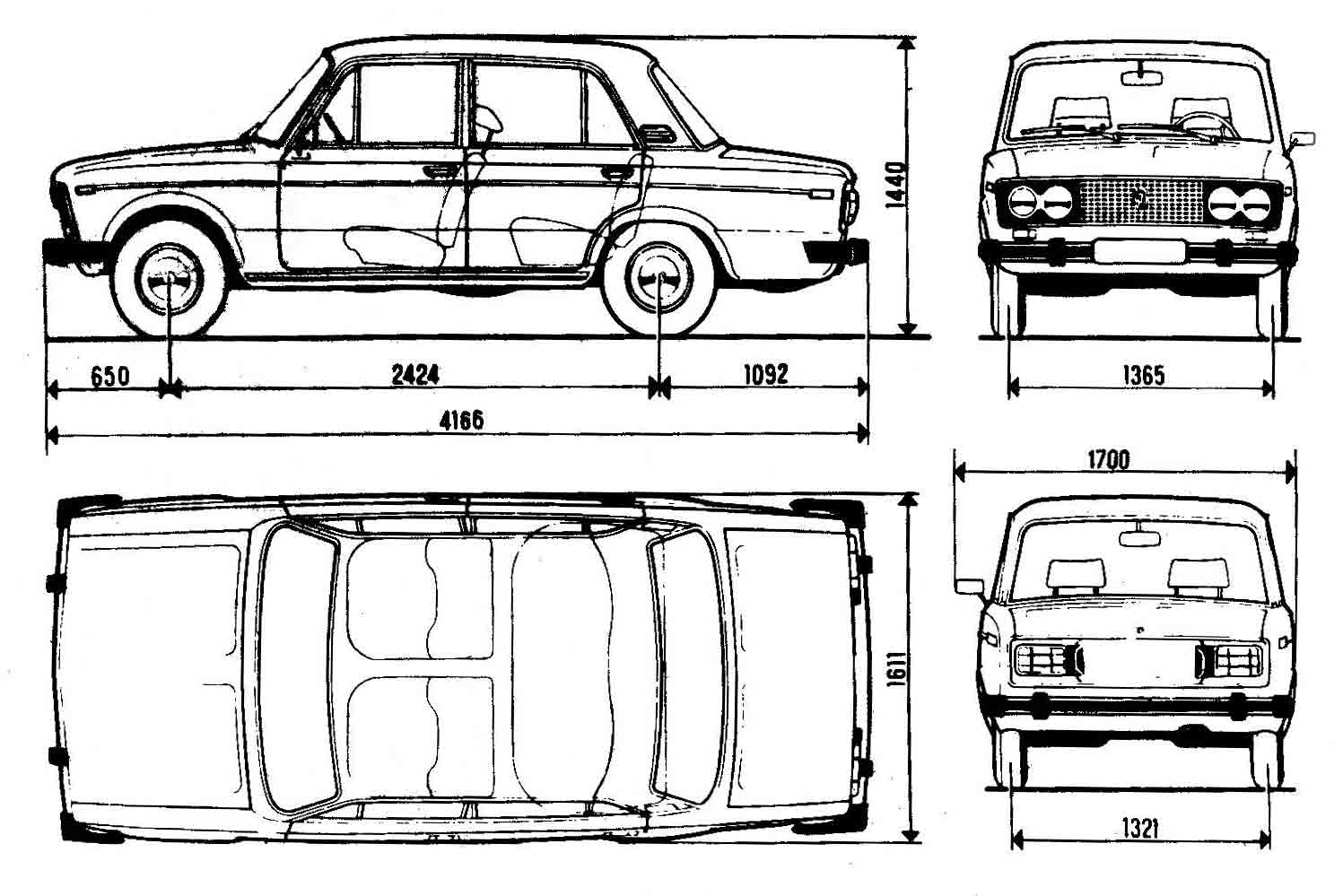

Чертёж общего вида показывает конструкцию изделия в целом: его облик, взаимное расположение основных частей и принцип работы. По нему понимают, что это за машина и как она устроена, но изготовить её по одному такому листу нельзя.
Сборочный чертёж отвечает на другой вопрос — как соединить готовые детали в узел или изделие. На нём видны соединения, посадочные места и номера позиций, которые расшифровываются в спецификации. Для каждой детали, в свою очередь, выпускают отдельный рабочий чертёж.
Что смотреть на чертеже машины
- Габаритные размеры: длина, ширина и высота, которые показывают, сколько места занимает машина
- Колёсная база — расстояние между осями передних и задних колёс, от неё во многом зависят поведение и компоновка
- Колея — расстояние между колёсами одной оси, связанное с устойчивостью машины
- Основные узлы: рама или кузов, подвеска, рулевое управление, тормоза, силовая установка и их расположение
- Спецификация: перечень составных частей с номерами позиций, по которому видно, из чего собрано изделие
